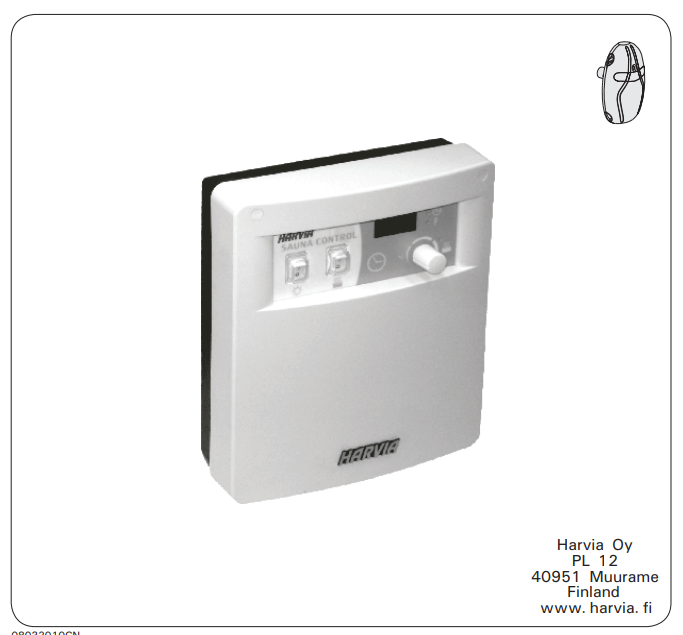

中文 電熱桑拿爐控制器 安裝與使用說明書
DE
中文
目錄
1. 電熱桑拿爐控制器 CH150....................................................... 3
1.1. 概要........................................................................... 3
1.2. 技術參數.................................................................... 3
2. 使用及操控............................................................................ 3
3. 安裝指示............................................................................... 4
3.1. 打開面蓋.................................................................... 4
3.2. 把桑拿爐控制器安裝在墻壁上....................................... 4
3.3. 感溫器安裝................................................................. 5
3.4. 更改設定操作時間....................................................... 6
3.5.
控制器保養.................................................................
6 3.6. 電路連接....................................................................
6
|
1.電熱桑拿爐控制器 CH150 |
|
2.使用及操控 |
1.1. 概要
CH150電熱桑拿爐控制器，適合家用或商用?？煽刂?span> 3相用電的桑拿爐
(2–17kw千瓦)。
桑拿爐可調操作時間為 1-12，18小時。預設直為6小時。＞參見章節
3.4。
注意! 家用桑拿爐操爐作時間不應多于 6小時，商用桑拿爐操爐作時間不應連續多于 18小時。感溫器及過熱保護器位于感溫器膠盒內。傳感器用熱敏電阻感應溫度
，并有過熱保護功能。
如果因?yàn)槟承┰驅е律Ｄ梅績?nèi)溫度過熱，過熱保護器將把發熱線電源切斷。如有故障出現，顯示屏?xí)?/span>
亮起故障代碼。＞參見章節3.5
-Er1= 感溫器溫度線折斷
-Er2= 感溫器短路
-Er3= 感溫器過熱保護線折斷
故障顯示后桑拿爐電源折斷, 直至故障修理好后顯示代碼才會消失。
1.2. 技術參數
- 溫度調節 (最高110?C)，精確度
+/-1?C
- 最高溫度顯示為125?C
- 控制器尺寸 330 X 220 X 70mm
- 重量大約1.4kg公斤
- 感溫器用NTC負溫度系數熱敏電阻
感應溫度 22k?/T=25°C
- 可復位式過熱保護器
- 尺寸51 x 73 x 27mm
- 感溫器重175克 連4米電線
注意! 使用桑拿爐之前必需確保桑拿爐身上或近側沒有雜物。
1. 主開關
按I/O開關(I)開啟桑拿爐。電源開啟后桑拿爐馬上開始加熱。桑拿爐保持開啟連續操作設定值時間，或按
I/O開關(位置0) 切斷桑拿爐電源。
2. 預約開啟時間
按預約開啟調節鍵，可調時間為 30分鐘（顯示0.5） - 12小時（顯示 12），每按一次鍵增加30分鐘，按鍵至顯示為0 取消預約時間。
3. 顯示器
操作時顯示器會交替顯示室內溫度及剩余操作時間。 4. 溫度調節旋鈕
溫度大小可通過溫度調節旋鈕調整，可按需要調至合適的溫度。順時針?lè)较蜣D(zhuǎn)動旋鈕增加，逆時鐘方向轉動旋鈕減少溫度。一定要通過測試調至合適的室內溫度。旋動旋鈕時信號燈5 會閃動，顯示器會顯示所調之溫度。最大調節溫度為110?C。
5. 信號燈, 紅色
信號燈連續發亮?xí)r，顯示器正顯示室內之溫度。信號燈閃動時，顯示器正顯示所調之溫度
6. 信號燈, 綠色
信號燈連續發亮?xí)r，顯示器正顯示預約開啟時間。
7. 信號燈, 紅色
圖1. 控制器開關與信號燈
信號燈連續發亮?xí)r，代表桑拿爐正在啟用。
8. 桑拿燈開關, 最大300w
注意! 桑拿爐會在設定操作時間完成后關閉或按I/O開關(位置0) 切斷桑拿爐電源后。操作后務必檢查電熱管已經斷電。

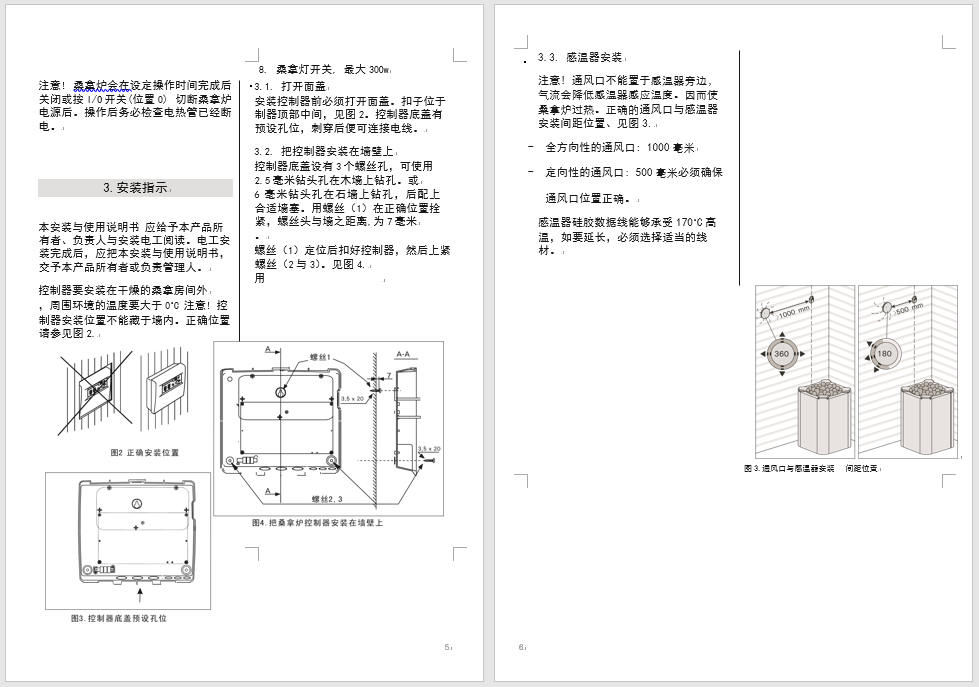

3.安裝指示
本安裝與使用說明書 應給予本產品所有者、負責人與安裝電工閱讀。電工安裝完成后，應把本安裝與使用說明書，交予本產品所有者或負責管理人。
控制器要安裝在干燥的桑拿房間外
|
，周圍環境的溫度要大于0?C 注意! 控制器安裝位置不能藏于墻內。正確位置請參見圖2.
3.1. 打開面蓋
安裝控制器前必須打開面蓋?？圩游挥谥破黜敳恐虚g，見圖2?？刂破鞯咨w有預設孔位，刺穿后便可連接電線。
3.2. 把控制器安裝在墻壁上
控制器底蓋設有3個螺絲孔，可使用 2.5毫米鉆頭孔在木墻上鉆孔?；?/span>
6毫米鉆頭孔在石墻上鉆孔，后配上合適墻塞。用螺絲（1）在正確位置拴緊，螺絲頭與墻之距離,為7毫米
。
螺絲（1）定位后扣好控制器，然后上緊螺絲（2與3）。見圖4.
用
3.3. 感溫器安裝
注意! 通風口不能置于感溫器旁邊，氣流會降低感溫器感應溫度。因而使桑拿爐過熱。正確的通風口與感溫器安裝間距位置、見圖3.
- 全方向性的通風口: 1000毫米
- 定向性的通風口: 500毫米必須確保通風口位置正確。
感溫器硅膠數據線能夠承受170?C高溫，如要延長，必須選擇適當?shù)木€材。
圖3.通風口與感溫器安裝 間距位置

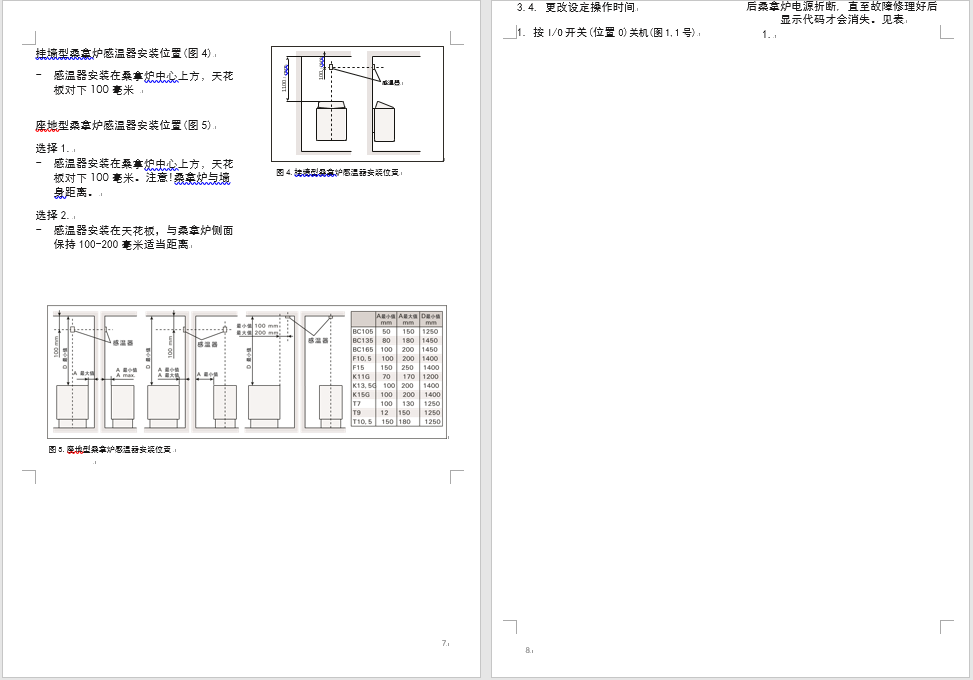

掛墻型桑拿爐感溫器安裝位置(圖4)
- 感溫器安裝在桑拿爐中心上方，天花板對下100毫米
座地型桑拿爐感溫器安裝位置(圖5)
選擇1.
- 感溫器安裝在桑拿爐中心上方，天花板對下100毫米。注意!桑拿爐與墻身距離。
選擇2.
- 感溫器安裝在天花板，與桑拿爐側面保持100-200毫米適當距離
圖4.掛墻型桑拿爐感溫器安裝位置
圖5.座地型桑拿爐感溫器安裝位置
|

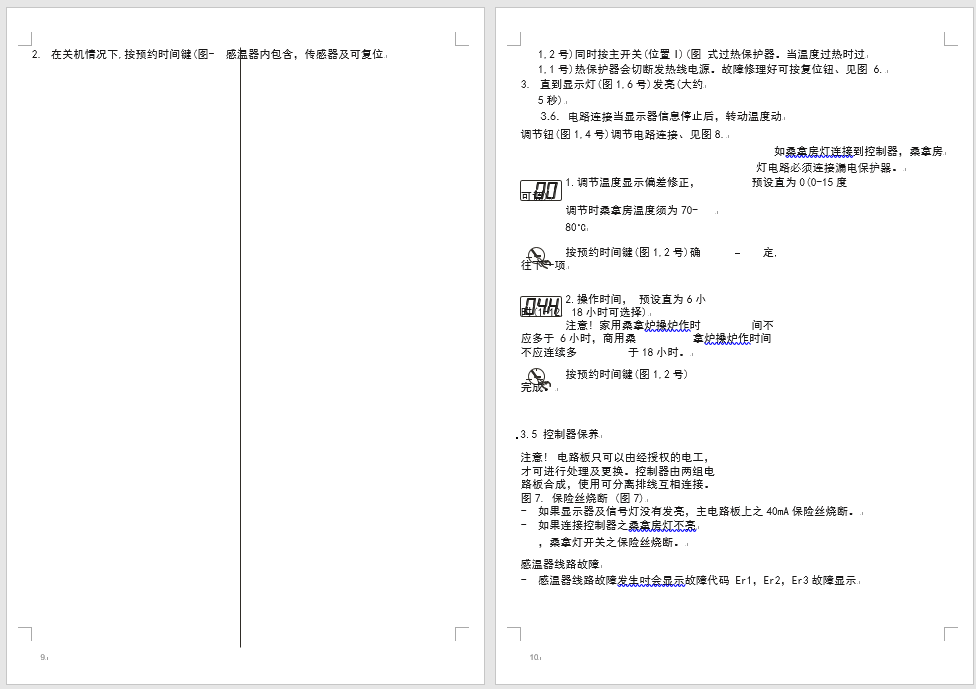

3.4. 更改設定操作時間 1. 按I/O開關(位置0)關機(圖1,1號) |
后桑拿爐電源折斷, 直至故障修理好后顯示代碼才會消失。見表 1. |
2.
在關機情況下,按預約時間鍵(圖- 感溫器內包含，傳感器及可復位
1,2號)同時按主開關(位置I)(圖 式過熱保護器。當溫度過熱時過
1,1號)熱保護器會切斷發熱線電源。故障修理好可按復位鈕、見圖 6.
3. 直到顯示燈(圖1,6號)發亮(大約
5秒)
3.6. 電路連接當顯示器信息停止后，轉動溫度動
調節鈕(圖1,4號)調節電路連接、見圖8.
如桑拿房燈連接到控制器，桑拿房
燈電路必須連接漏電保護器。
1.調節溫度顯示偏差修正， 預設直為0(0-15度可調)
調節時桑拿房溫度須為70-
80?C
按預約時間鍵(圖1,2號)確 定,往下一項
2.操作時間， 預設直為6小 時(1-12,
18小時可選擇)
注意! 家用桑拿爐操爐作時 間不應多于 6小時，商用桑 拿爐操爐作時間不應連續多 于18小時。
按預約時間鍵(圖1,2號) 完成。
3.5 控制器保養

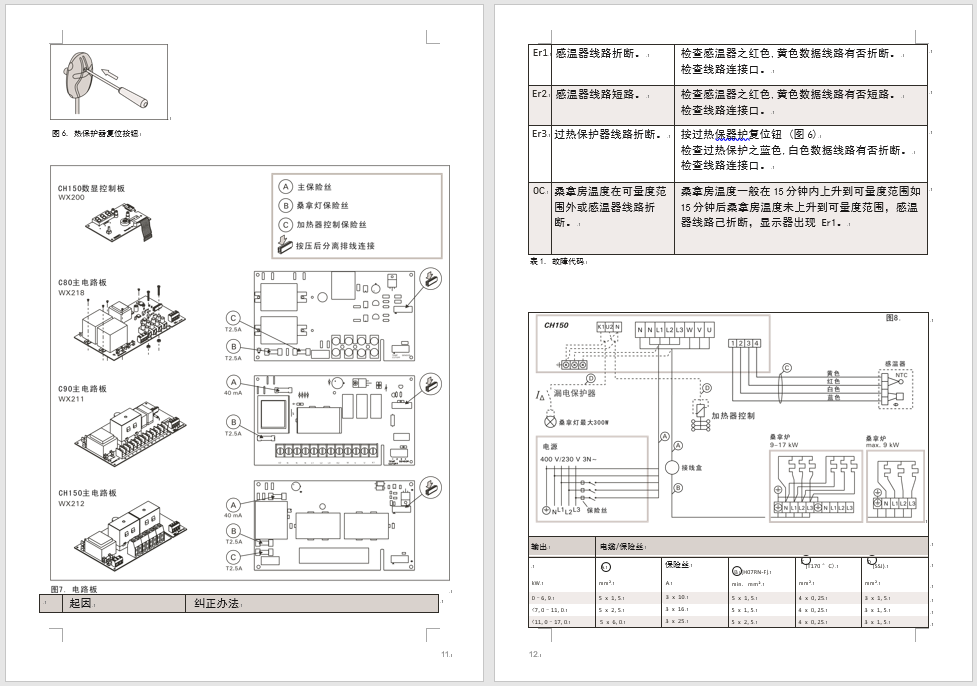

注意! 電路板只可以由經授權的電工，才可進行處理及更換?？刂破饔蓛山M電路板合成，使用可分離排線互相連接。圖7. 保險絲燒斷 (圖7)
- 如果顯示器及信號燈沒有發亮，主電路板上之40mA保險絲燒斷。
- 如果連接控制器之桑拿房燈不亮
，桑拿燈開關之保險絲燒斷。
感溫器線路故障
- 感溫器線路故障發生吋會顯示故障代碼 Er1，Er2，Er3故障顯示
圖6. 熱保護器復位按鈕
|
|
起因 |
糾正辦法 |
|
Er1 |
感溫器線路折斷。 |
檢查感溫器之紅色,黃色數據線路有否折斷。 檢查線路連接口。 |
|
Er2 |
感溫器線路短路。 |
檢查感溫器之紅色,黃色數據線路有否短路。 檢查線路連接口。 |
|
Er3 |
過熱保護器線路折斷。 |
按過熱保器護復位鈕 (圖6) 檢查過熱保護之藍色,白色數據線路有否折斷。 檢查線路連接口。 |
|
0C |
桑拿房溫度在可量度范圍外或感溫器線路折斷。 |
桑拿房溫度一般在15分鐘內上升到可量度范圍如15分鐘后桑拿房溫度未上升到可量度范圍，感溫器線路己折斷，顯示器出現 Er1。 |
表1. 故障代碼
|
|
|||||
|
輸出 |
電纜/保險絲 |
||||
|
|
|
保險絲 |
|
|
|
|
kW |
mm2 |
A |
min. mm2 |
mm2 |
mm2 |
|
0–6,9 |
5 x 1,5 |
3 x 10 |
5 x 1,5 |
4 x 0,25 |
3 x 1,5 |
|
<7,0–11,0 |
5 x 2,5 |
3 x 16 |
5 x 1,5 |
4 x 0,25 |
3 x 1,5 |
|
<11,0–17,0 |
5 x 6,0 |
3 x 25 |
5 x 2,5 |
4 x 0,25 |
3 x 1,5 |
